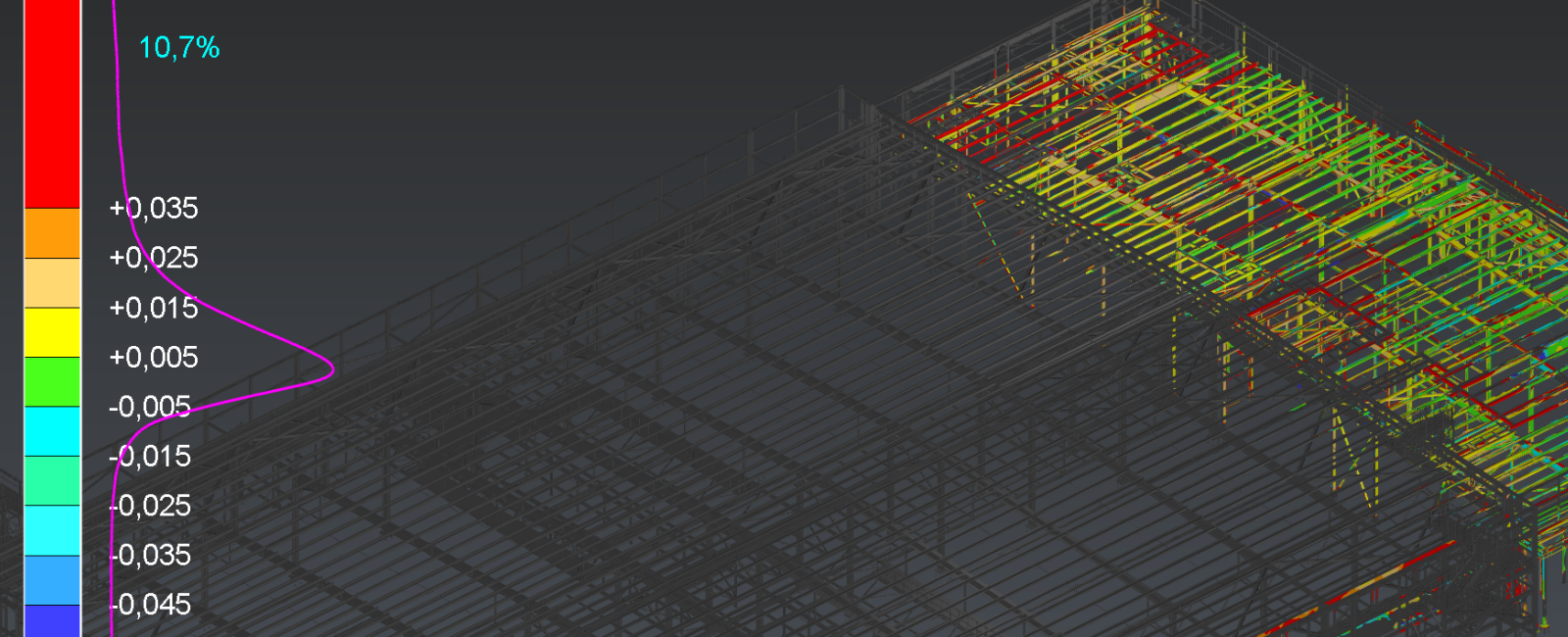

Kontrollmessung mit farbigen Abweichungen
Themen
Kontrollmessung mit farbigen Abweichungen
Beim Bauen wird jedes Projekt im Vorfeld genau geplant. In der Ausführung können jedoch Abweichungen entstehen, etwa bei Lage, Höhe, Achsen oder Bauteilgeometrien.
Der Soll-Ist-Vergleich in der Vermessung, auch As-Built-Vermessung genannt, macht diese Unterschiede präzise sichtbar. Dabei werden die geplanten Vorgaben mit den tatsächlich vor Ort gemessenen Daten verglichen.
So entsteht eine objektive Grundlage für Qualitätssicherung, Dokumentation und weitere Entscheidungen im Bauprojekt.
Was ist ein Soll-Ist-Vergleich in der Bauvermessung?
Ein Soll-Ist-Vergleich stellt die geplanten Maße, Positionen und Höhen eines Bauwerks den tatsächlich gemessenen Werten gegenüber.
Der Soll-Zustand beschreibt die Planung, etwa aus CAD-Plänen, BIM-Modellen oder technischen Zeichnungen. Der Ist-Zustand zeigt die tatsächliche Ausführung, die durch präzise Vermessung vor Ort erfasst wird.
Auf diese Weise lassen sich Abweichungen zwischen Planung und Realität zuverlässig feststellen, dokumentieren und nachvollziehbar auswerten.
Vorteile
- frühzeitiges Erkennen von Abweichungen
- objektive Dokumentation
- bessere Entscheidungsgrundlage
- weniger Folgekosten
- höhere Ausführungssicherheit
- Nachweis für Bauherrschaft, Planung und ausführende Firmen

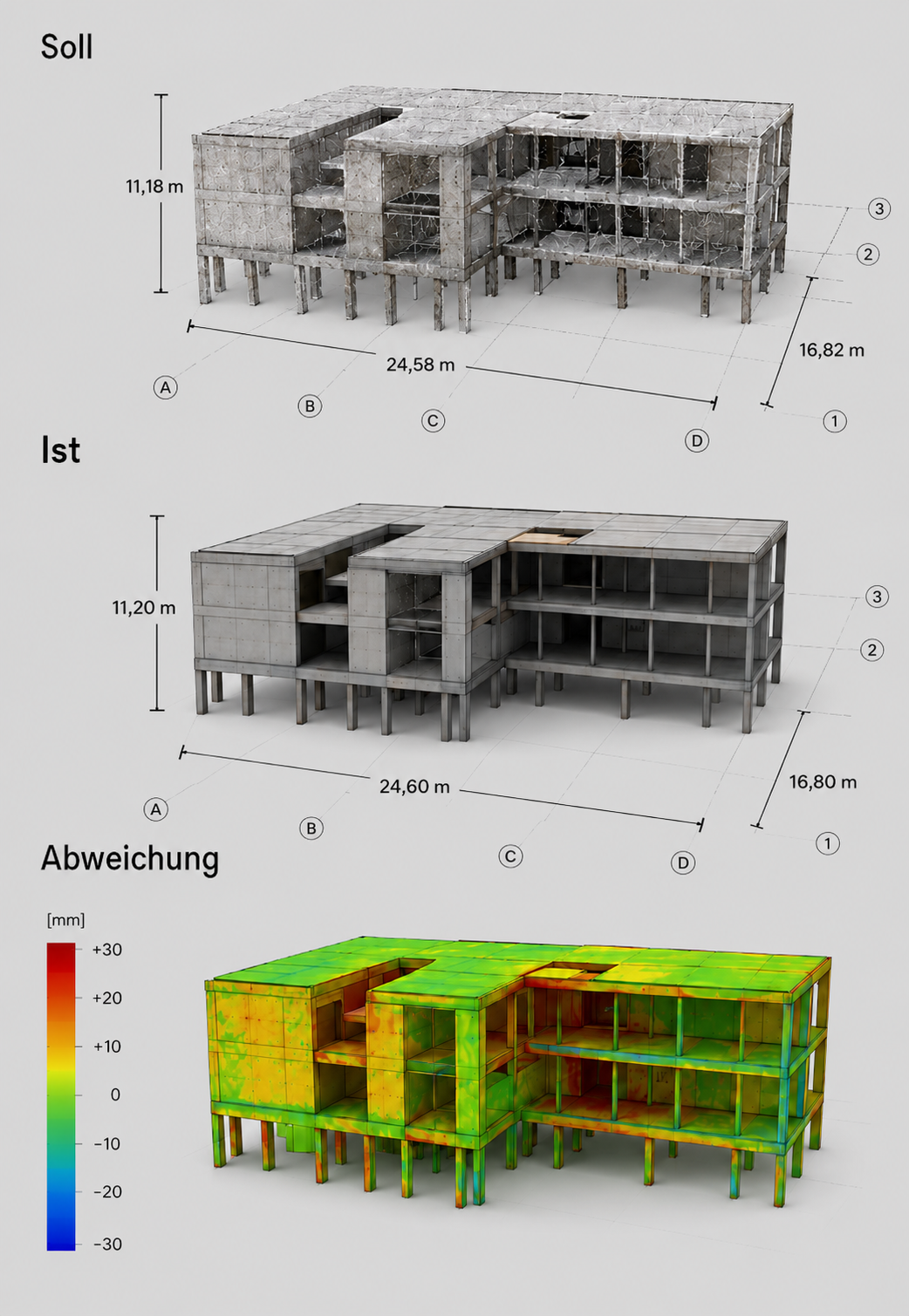

KI-generierte Illustration
Wie funktioniert eine As-Built-Vermessung auf der Baustelle?
Eine As-Built-Vermessung erfolgt in mehreren Schritten. Zunächst werden die relevanten Bauteile direkt vor Ort aufgenommen. Je nach Projekt kommen dafür Totalstationen, GNSS-Systeme oder 3D-Laserscanner zum Einsatz.
Die erfassten Messdaten werden anschließend digital verarbeitet und mit den vorhandenen Planungsdaten aus CAD-Plänen oder BIM-Modellen verglichen.
Die festgestellten Abweichungen werden nachvollziehbar dokumentiert und je nach Anforderung als Abweichungsplan, aktualisierter Bestandsplan, farbcodierte Analyse oder digitales 3D-Modell dargestellt.

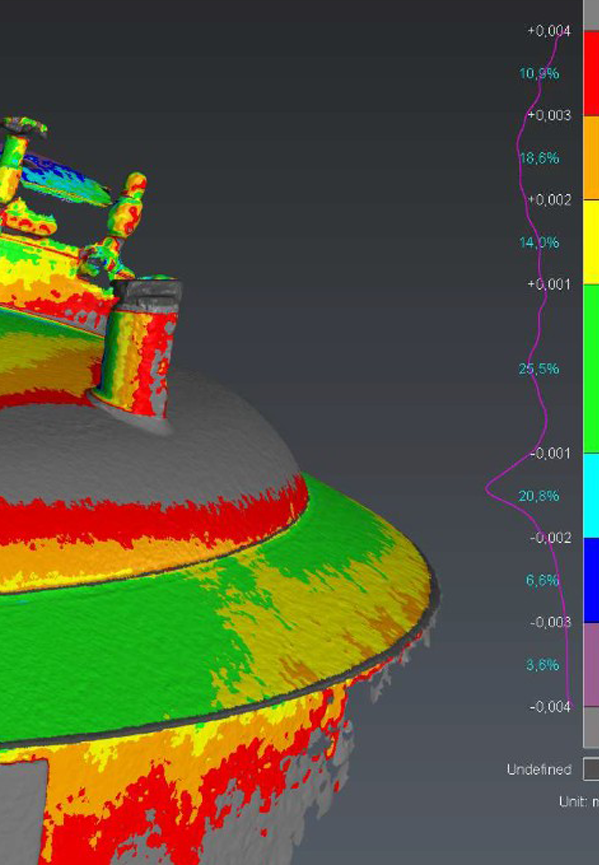

Abweichung einer Geometrie
3D-Laserscanning, Totalstation und BIM im Soll-Ist-Vergleich
Beim Soll-Ist-Vergleich kommen je nach Projekt unterschiedliche Vermessungstechnologien zum Einsatz.
Totalstationen ermöglichen sehr präzise Punktmessungen einzelner Bauteile, Achsen oder Höhen. GNSS-Systeme werden vor allem bei größeren Außenbereichen und Infrastrukturprojekten eingesetzt. 3D-Laserscanning erfasst innerhalb kurzer Zeit Millionen Messpunkte und erzeugt daraus eine detaillierte dreidimensionale Punktwolke.
Diese Messdaten können anschließend mit CAD-Plänen oder BIM-Modellen verglichen werden. Dadurch werden Abweichungen zwischen Planung und tatsächlicher Ausführung präzise sichtbar.

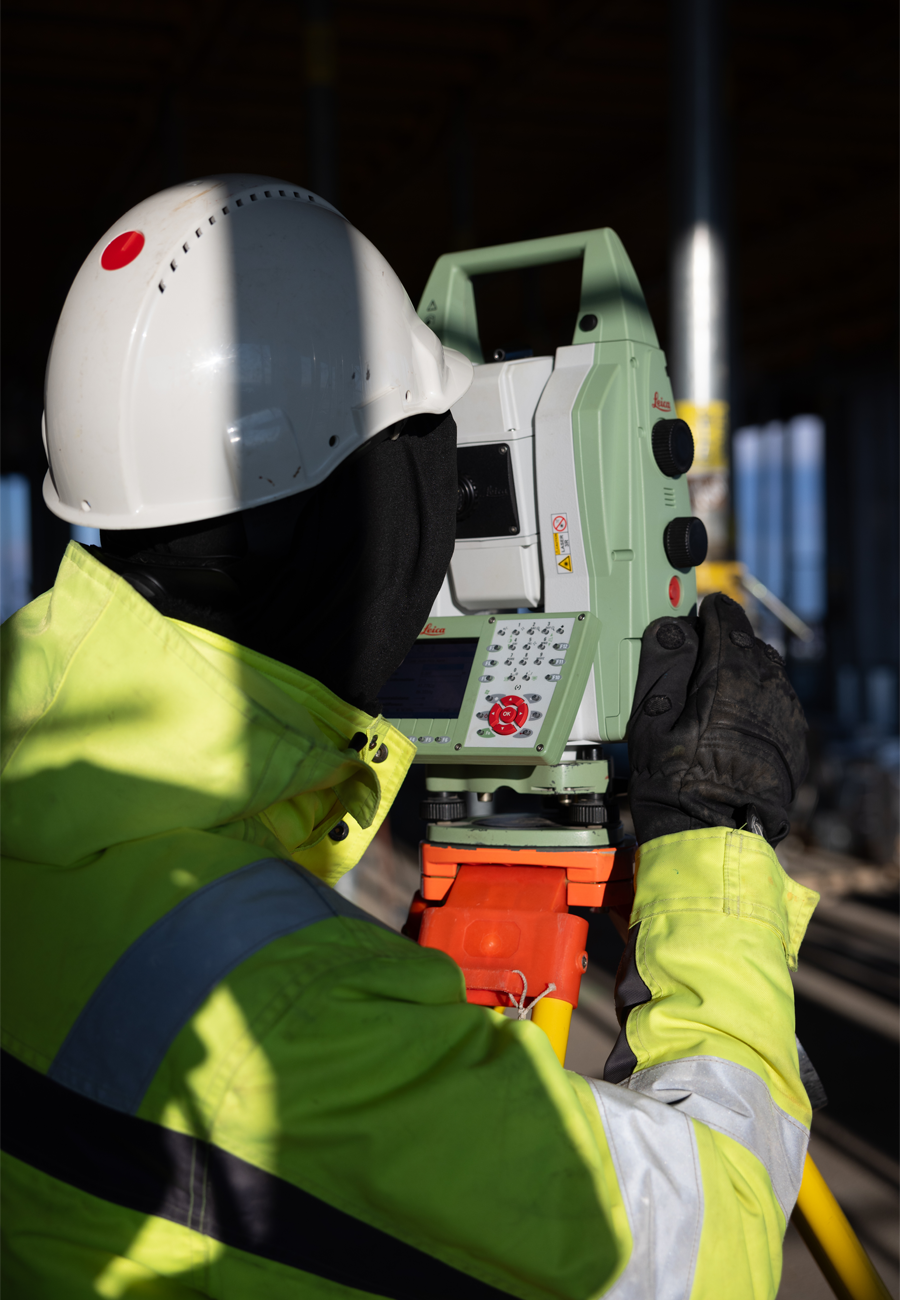

Totalstation
Warum ist der Soll-Ist-Vergleich für Qualitätssicherung am Bau wichtig?
Ein Soll-Ist-Vergleich ist ein wichtiger Bestandteil der Qualitätssicherung im Bauprozess. Er zeigt, ob Bauteile tatsächlich nach Plan ausgeführt wurden und ob Abweichungen in Lage, Höhe oder Geometrie bestehen.
Werden Abweichungen frühzeitig erkannt, können sie rechtzeitig bewertet und bei Bedarf korrigiert werden. Das reduziert Fehler, vermeidet Folgekosten und schafft Sicherheit für die weitere Bauausführung.
Die Ergebnisse werden digital dokumentiert und nachvollziehbar aufbereitet. So erhalten Bauherr, Planer, Bauleitung und ausführende Unternehmen eine verlässliche Entscheidungsgrundlage.
Typische Anwendungsbereiche
- Kontrolle von Fundamenten, Stützen, Wänden und Decken
- Prüfung von Achsen, Höhen und Lage
- Fassadenkontrolle
- Industriebau und Anlagenbau
- Tunnel-, Straßen- oder Brückenbau
- Bestandsdokumentation nach Fertigstellung
- Vergleich von Punktwolke mit BIM-Modell
FAQ zu As-Built-Vermessung und Soll-Ist-Vergleich
Was bedeutet As-Built in der Vermessung?
As-Built bedeutet sinngemäß „wie gebaut“. In der Vermessung beschreibt der Begriff die Erfassung des tatsächlich ausgeführten Bauzustands. Dieser wird mit den geplanten Vorgaben verglichen und dokumentiert.
Wann braucht man einen Soll-Ist-Vergleich?
Ein Soll-Ist-Vergleich ist sinnvoll, wenn überprüft werden soll, ob ein Bauwerk oder einzelne Bauteile planmäßig ausgeführt wurden. Das ist besonders bei komplexen Bauprojekten, engen Toleranzen, technischen Anlagen, Infrastrukturprojekten oder zur Bestandsdokumentation wichtig.
Wie genau ist eine As-Built-Vermessung?
Die Genauigkeit hängt vom Projekt, der eingesetzten Messtechnik und den Anforderungen ab. Mit Totalstationen und 3D-Laserscannern können auch sehr kleine Abweichungen präzise erfasst werden.
Wie hoch sind die Kosten für einen Soll-Ist-Vergleich?
Die Kosten hängen vom Umfang des Projekts, der Größe des Messbereichs, der gewünschten Genauigkeit und der Art der Auswertung ab. Gerne erstellen wir Ihnen auf Basis Ihrer Anforderungen ein individuelles Angebot.
